|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| thiết bị rèn: | 8000T áp suất thủy lực bằng nén mở | Ứng dụng: | Bộ phận máy móc |
|---|---|---|---|
| quá trình nóng chảy: | EF+LF+VĐ | tỷ lệ rèn: | ≥4 |
| Xử lý nhiệt: | N+T Q+T | Trọng lượng tối đa: | 80T |
ASTM tiêu chuẩn thép không gỉ đúc, tay cầm ram thủy lực lớn, đúc Hydraulic Piston Rod, Tie rod

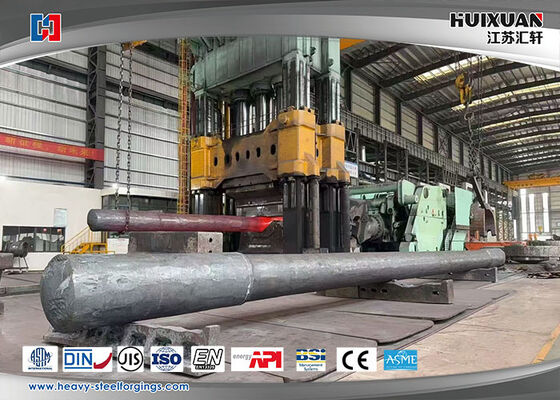

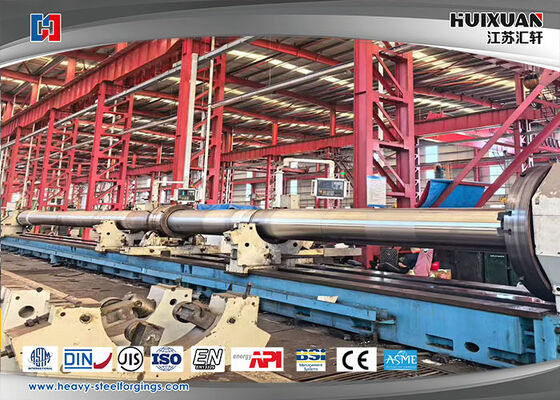

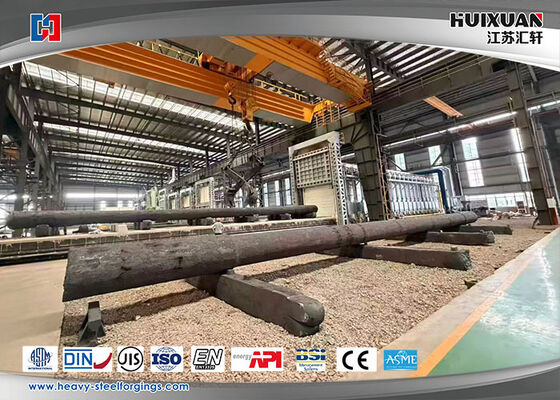

Một cột in 100.000 tấn, được làm bằng vật liệu giả 30Cr2Ni2Mo, với trọng lượng 97 tấn.đường kính bên ngoài của sản phẩm đã hoàn thành là 800mm và tổng chiều dài là 20400mm.
30Cr2Ni2Mo (Thép thép tiêu chuẩn của Trung Quốc)
Tiêu chuẩn: GB/T 3077-2015, mã số thống nhất: A50300
Nó là một thép Cr-Ni-Mo carbon trung bình đã được làm nóng và làm nóng, có tính cứng tuyệt vời, sức mạnh cao kết hợp với độ dẻo dai tốt, khả năng chống va chạm mạnh mẽ và khả năng chịu mệt mỏi,thích hợp cho đúc cắt nặng.
Các loại tương đương nước ngoài: 30CrNiMo8 (1.6580), SNCM431 (JIS)
1Thành phần hóa học (tỷ lệ khối lượng)
C: 0,26 ‰ 0.34
Si: 0,17 ‰ 0.37
Mn: 0,50 ‰ 0.80
Cr: 1,80 ̊2.20
Ni: 1,80 ‰2.20
Mo: 0.30 ‰ 0.50
P ≤ 0.030; S ≤0.030; Cu ≤0.30
Chức năng hợp kim: Cr và Ni cải thiện đáng kể khả năng cứng và độ dẻo dai; Mo ức chế độ tan vỡ và tăng cường sự ổn định của độ nóng.
2- Tiêu chuẩn đặc tính cơ học sau quenching & tempering (φ25 mm mẫu, 850 °C dầu quenching + tempering)
Độ bền kéo (Rm): ≥980 MPa
Sức mạnh năng suất (ReL): ≥835 MPa
Độ kéo dài (A): ≥ 10%
Giảm diện tích (Z): ≥ 50%
Năng lượng va chạm KV2: ≥71 J
Độ cứng sau khi sơn / nhiệt độ cao: ≤ 269 HBW
Lưu ý: Các tính chất cơ học tại lõi sẽ giảm đối với đúc với độ dày phần hơn 80 mm; yếu tố an toàn phải được tăng trong thiết kế.
Độ kính quan trọng cho làm nguội dầu: khoảng 120 mm. Các đúc trong phạm vi φ150 ∼250 mm có thể đạt được cấu trúc vi mô tương đối đồng đều, tốt hơn nhiều so với 42CrMo.
3Phương pháp xử lý nhiệt được khuyến cáo
Phép rèn
Phạm vi nhiệt độ rèn: 1180 ∼ 850 °C; Nhiệt độ rèn hoàn thành ≥ 850 °C; Làm mát chậm sau khi rèn (lạnh bằng cát / làm mát lò) để tránh nứt.
Dừng và làm nóng (conventional route)
Dừng: 850 ∼ 870 °C, thời gian giữ đủ, làm mát bằng dầu (khẳng cứng sau khi dập HRC 46 ∼ 52)
Chế độ làm lạnh: 540 ∼ 620 °C, làm mát bằng dầu / làm mát bằng nước (tránh phạm vi độ mỏng của độ nóng; làm mát nhanh sau khi làm lạnh để tối ưu hóa độ dẻo dai)
Nhiệt độ ở 540 °C: Sức mạnh cao, độ cứng khoảng 320~350 HB
Nhiệt độ ở 600 °C: Sức mạnh và độ dẻo dai cân bằng, độ cứng khoảng 280-310 HB
Củng cố bề mặt
Nitriding / ion nitriding có thể áp dụng (lý tưởng cho bánh răng, tạp chí trục).
| Vật liệu khác | 4140,4130,18CrNiMo7-6,4340,4330,1.7225 |
| Thiết bị rèn | 8000T áp suất thủy lực bằng nén mở |
| Ứng dụng | |
| Quá trình nóng chảy | EF+LF+VD |
| Quá trình sản xuất | |
| Tỷ lệ đúc | |
| Tiêu chuẩn áp dụng | ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| Tiêu chuẩn thực thi | JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| Cơ quan chứng nhận | ISO9001:2008, TÜV, BV), LR, ABS, RINA, GL, KR, DNV, NK, PED. |
| Thời hạn giao hàng | |
| |
| Dịch vụ | Dịch vụ của chúng tôi bao gồm rèn, quy trình, xử lý nhiệt, gia công kết thúc, gói, hậu cần địa phương, thanh toán khách hàng và vận chuyển hàng hải.Chúng tôi đã đưa các yêu cầu của khách hàng như là điều chính, và chú ý đến chất lượng sản phẩm. |
Các thuộc tính tùy chỉnh
| Các yếu tố vật liệu | C | Vâng | Thêm | P | S | Cr | Ni | Mo. | |
| 4140 | 0.38-0.43 | 0.15-0.35 | 0.60-0.90 | ≤0.035 | ≤0.040 | 0.80-1.10 | -- | 0.15-0.25 | - |
| 4130 | 0.28-0.33 | 0.15-0.35 | 0.40-0.60 | ≤0.035 | ≤0.040 | 0.80-1.10 | -- | 0.15-0.25 | |
| 18CrNiMo7-6 | 0.15-0.21 | 0.17-0.35 | 0.50-0.90 | ≤0.025 | ≤0.025 | 1.50-1.80 | 1.40-1.70 | 0.25-0.35 | |
| 4340 | 0.38-0.43 | 0.15-0.35 | 0.60-0.80 | ≤0.035 | ≤0.040 | 0.70-0.90 | 1.65-2.00 | 0.20-0.30 | - |
| | | | | | | | |
| 4140 | Ø10 | 740 ~ 1000 | 450~850 | ≥12 | ≥ 25 | V | ≥ 40 | ≤ 250HBS |
| 4130 | Ø10 | ≥ 930 | ≥735 | ≥12 | ≥ 50 | V | ≥ 71 | ≤ 229HBS |
| 18CrNiMo7-6 | Ø15 | ≥980 | ≥ 785 | ≥9 | ≥ 40 | V | ≥ 47 | ≤ 269HBS |
| 4340 | Ø15 | ≥980 | ≥835 | ≥12 | ≥ 55 | V | ≥ 78 | ≤179HBS |
Quy trình xử lý;
Kiểm soát chất lượng dòng chảy quy trình rèn: Raw material steel ingot into warehouse(test the chemical content) → Cutting→ Heating(Furnace temperture test) → Heat treatment after forging(Furnace temperture test) Discharge the furnace(blank inspection)→ Machining→ Inspection(UT,MT,Visual diamention, độ cứng)→ QT→ Kiểm tra ((UT, đặc tính cơ học, độ cứng, kích thước hạt)→ Xử lý kết thúc→ Kiểm tra (kích thước)→ Bao bì và đánh dấu ((bức ấn thép, đánh dấu)→ Lưu trữ
Điều khoản thương mại
| Trọng lượng tối đa | 80T |
| MOQ | 1 PC |
| Thời gian giao hàng | 20-50 ngày |
| Gói | Vỏ gỗ dán, pallet gỗ, khung thép |
| Thời hạn giao hàng | FOB; CIF; CFR; DDU; |
| Thời hạn thanh toán | T/T,LC |
| Loại vận chuyển | |
Từ khóa
Thủy lực xi lanh bao gồm: thùng xi lanh,cây pít-tô ((cây xi lanh dầu),pít-tô,nắp đầu
Lưu ý:
Người liên hệ: Mr. Arnold
Tel: +86-15-15-15-81-878
Fax: 86-512-58360318
| Văn phòng bán hàng:Một 1002, biệt thự HuaJian, Thành phố Zhangjiagang, tỉnh JiangSu, Trung Quốc | |
| +86--13914905080 | |
| arnoldxue@163.com | |
