GB/ASTM/ASME/EN Hộp thu nước,bể, ống, thùng

                                                                              GB/ASTM/ASME/EN Hộp thu nước,bể, ống, thùng

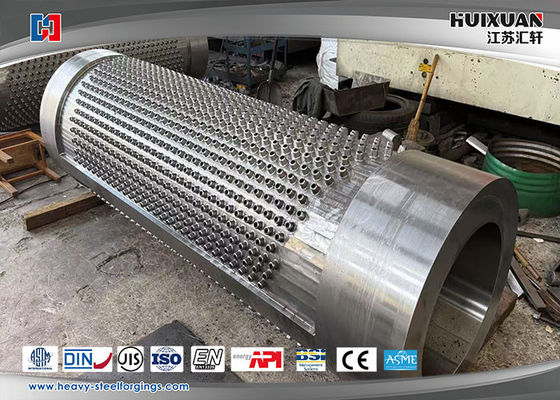

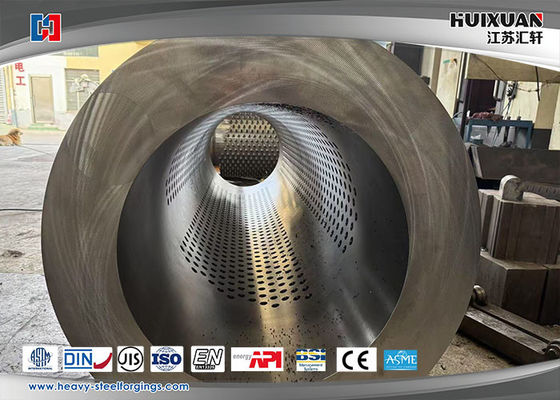

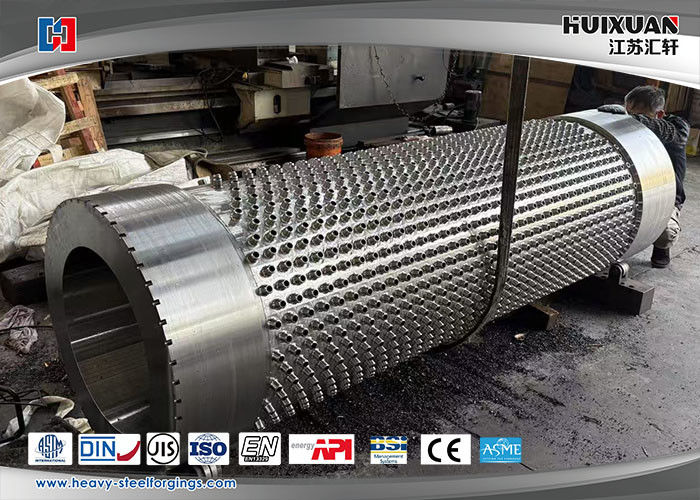

Tên sản phẩm: Thùng thu thập
Vật liệu: WB36
Ví dụ về các kịch bản ứng dụng

a. Hệ thống hơi
Mục đích: Thu thập nước ngưng tụ sau khi sử dụng hơi nước, xả nó qua một bẫy hơi nước và tái chế nó.
Trọng tâm thiết kế: Chống nhiệt độ cao (cao hơn 200 °C), chống ăn mòn oxy (với việc lắp đặt bộ làm mát hydrophobic).

b. Hệ thống khí nén
Sử dụng: Để tách độ ẩm và vết dầu khỏi không khí nén và bảo vệ thiết bị hạ lưu.
Trọng tâm thiết kế: Lắp đặt bộ tách khí-lỏng, vật liệu phải chống dầu (chẳng hạn như thép không gỉ hoặc thép carbon phủ).

1Định nghĩa và tiêu chuẩn của ống thép WB36
Tiêu chuẩn quốc gia tương ứng: GB / T 5310-2017 "Các ống thép liền mạch cho nồi hơi áp suất cao" (phiên bản cũ là GB5310), với lớp 20G. Tuy nhiên,một số doanh nghiệp thường gọi nó là WB36 (có thể liên quan đến các tiêu chuẩn của Đức hoặc thực tiễn công nghiệp).
Tiêu chuẩn quốc tế: Các vật liệu tương tự phù hợp với ASTM A106 Gr.B, EN 10216-2 P24, v.v.
Nó chủ yếu được sử dụng cho các thành phần chịu áp suất nhiệt độ cao và áp suất cao như siêu sưởi, sưởi ấm lại và tiết kiệm trong nồi hơi nhà máy điện.

2Thành phần hóa học và tính chất cơ học
Yêu cầu dự án
Thành phần hóa học của C (carbon) : 0,17% ~ 0,23%, Si (silicon) 0,35% hoặc ít hơn, Mn (Mn): 0,35% ~ 0,65%
Hàm lượng các nguyên tố hợp kim như Cr (chrom) và Mo (molybden) cực kỳ thấp (thép carbon thấp tinh khiết)
Độ bền kéo ≥410 MPa
Sức mạnh năng suất ≥245 MPa
Độ kéo dài ≥21% (không có vết nứt sau khi kiểm tra uốn cong lạnh)
"WB36" là một loại ống thép không may được sử dụng trong nồi hơi áp suất cao,chủ yếu được sử dụng trong ngành công nghiệp điện (chẳng hạn như các thành phần nhiệt độ cao và áp suất cao như máy sưởi siêu nhiệt và máy sưởi lại trong nồi hơi nhà máy điện).

3Các kịch bản ứng dụng và lợi thế
Môi trường nhiệt độ và áp suất cao
Nhiệt độ hoạt động: 450 °C đến 550 °C (Hiệu suất lướt nên được xem xét cho việc sử dụng lâu dài).
Áp suất làm việc: ≤10 MPa (tùy thuộc vào thiết kế nồi hơi).
Các phương tiện áp dụng: hơi nước, hơi nước nóng quá.
(2) Lợi thế về vật chất
Chi phí thấp: So với các ống thép hợp kim (như 15CrMo, 12Cr1MoV), WB36 rẻ hơn.
Hiệu suất xử lý tốt: Dễ hàn và uốn cong lạnh thành hình dạng.
Chống oxy hóa: Bộ phim oxit bề mặt vẫn ổn định trong hơi nước nhiệt độ cao.

4. Xét về thiết kế và sản xuất
(1) Quá trình hàn
Phương pháp hàn: hàn cung argon (TIG) hoặc hàn cung điện cực (SMAW) nên được áp dụng.
Chọn vật liệu hàn: Nên sử dụng điện cực hợp kim thấp phù hợp với vật liệu cơ sở (chẳng hạn như J507).
Kiểm tra không phá hoại: Các lớp hàn cần phải trải qua RT (kiểm tra phóng xạ) hoặc UT (kiểm tra siêu âm).
(2) Điều trị nhiệt
Bình thường hóa + làm nóng: Loại bỏ căng thẳng còn lại của hàn và tăng độ dẻo dai của vật liệu.
Xử lý dung dịch (nếu cần thiết): cho các bộ phận biến dạng được chế biến lạnh.
(3) Sự ăn mòn và hao mòn
Kiểu ăn mòn trung bình: Trong môi trường hơi chứa lưu huỳnh, nên chú ý đến nứt ăn mòn căng thẳng sulfide (SSCC), và xử lý bề mặt nếu cần thiết.
Mở mòn: Ở các khu vực có dòng chảy cao (như khuỷu tay), độ dày tường nên được tăng hoặc lớp phủ chống mòn nên được áp dụng.

5So sánh với các vật liệu khác

Vật liệu WB36 (20G), 15CrMo, 12Cr1MoV
Nhiệt độ áp dụng: ≤550°C, ≤550°C, ≤580°C
Sức mạnh là trung bình đến cao và thậm chí cao hơn
Chi phí thấp đến trung bình cao
Tính chất chống oxy hóa tuyệt vời

9. Tóm lại
WB36 (20G) là một vật liệu ống nồi hơi áp suất cao hiệu quả về chi phí, phù hợp với các thành phần chịu áp suất của nồi hơi nhà máy điện thông thường.Cần chú ý đặc biệt đến quá trình hànTrong các hệ thống nhiệt độ cao và áp suất cao,khuyến cáo kết hợp phân tích các yếu tố hữu hạn (FEA) để tối ưu hóa thiết kế cấu trúc và đảm bảo hoạt động an toàn và đáng tin cậy.
